مشخصات کلی بررسی تخصصی و اجمالی نظرات
تجهیزات برق صنعتی >> کنترل و هوشمندسازی >> کنترلرهای تهویه مطبوع HVAC >>
کد کالا : RXB22.1/FC-12

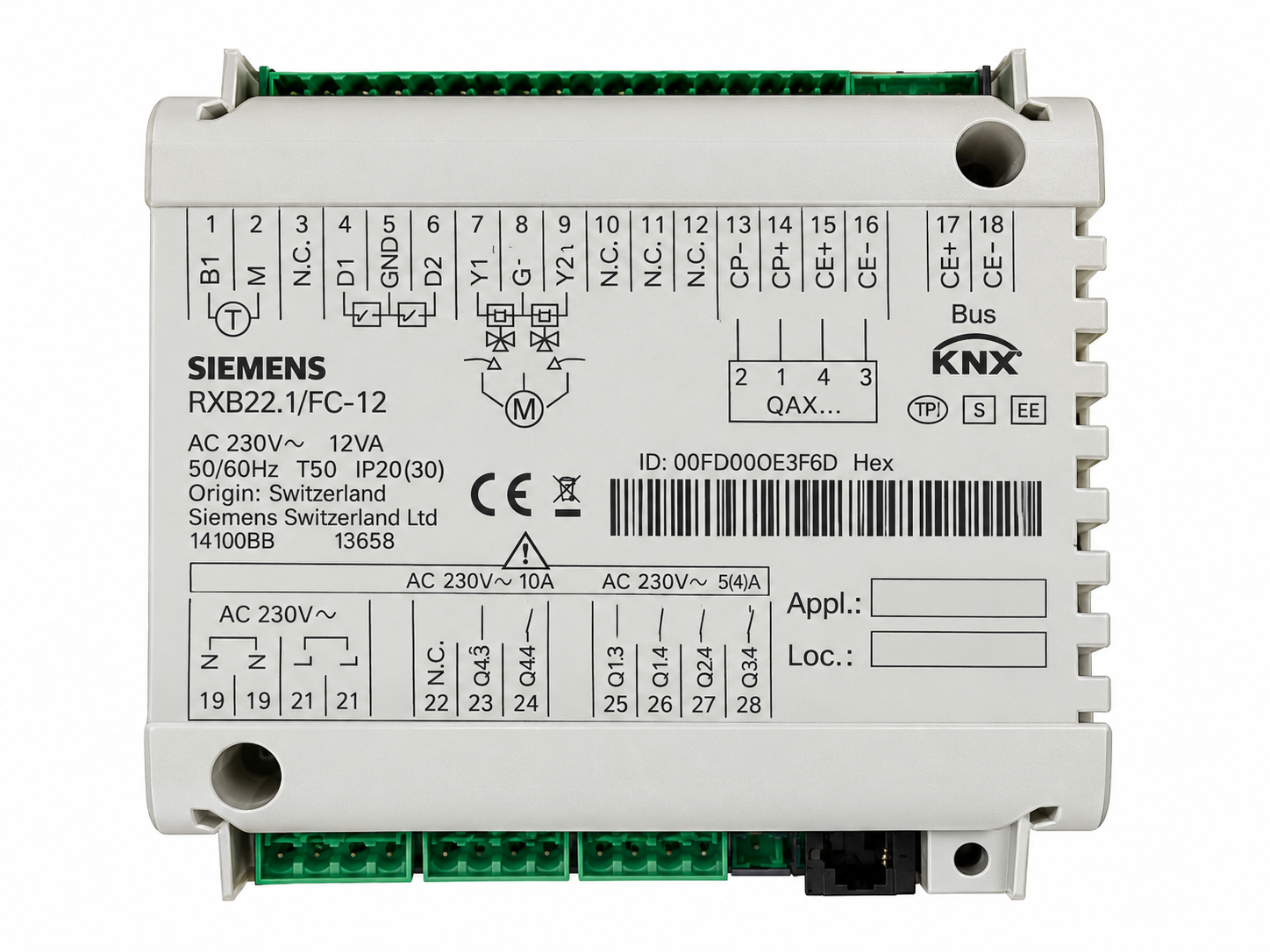

کنترلر اتاق و فن کویل زیمنس Siemens مدل RXB22.1/FC-12 شبکه KNX

کنترلر اتاق و فن کویل زیمنس Siemens مدل RXB22.1/FC-12 شبکه KNX

10 / 10
از 1 کاربر

Siemens RXB22.1/FC-12 Desigo Room Controller for Fan-Coil with KNX Communication

تعداد سفارش :
قیمت: 0 (تومان)
مبلغ قابل پرداخت : 0   (تومان)

کنترلر فن کویل زیمنس مدل RXB22.1/FC-12 یکی از تجهیزات سری Desigo RXB تحت پروتکل KNX است که برای کنترل بهینه فن‌کویل‌های ۲ یا ۴ لوله مجهز به هیتر الکتریکی ثانویه طراحی شده است. این کنترلر با داشتن رله اختصاصی فن سه دور، خروجی‌های ترایاک برای محرک‌های شیر و رله داخلی ۱.۸ کیلووات برای المنت حرارتی، امکان کنترل دقیق دما و کاهش مصرف انرژی در سیستم‌های اتوماسیون ساختمان را فراهم می‌کند.

بررسی تخصصی و اجمالی

کنترلر زیمنس مدل RXB22.1/FC-12 از خانواده کنترلرهای اتاقی هوشمند Siemens Desigo RXB است که برای مدیریت پیشرفته سیستم‌های تهویه مطبوع (HVAC) و بهینه‌سازی مصرف انرژی در ساختمان‌ها به کار می‌رود. پکیج نرم‌افزاری و سخت‌افزاری FC-12 در این دستگاه بر پایه دو اپلیکیشن کاربردی FNC03 (سیستم‌های دو لوله چنج‌اور همراه با گرمایش برقی کمکی) و FNC05 (سیستم‌های چهار لوله همراه با گرمایش برقی) تنظیم شده است.

این کنترلر از تغذیه برق شهر 230 ولت متناوب بهره می‌برد و مجهز به خروجی‌های رله‌ای برای هدایت فن‌های ۳ سرعته، خروجی‌های ترایاک (Triac) جهت فرمان بدون صدا به محرک‌های شیر برقی ۲۴ ولت، و یک رله داخلی مجزا با توان نامی ۱.۸ کیلووات برای راه‌اندازی مستقیم کویل حرارتی برقی می‌باشد. اتصال به بستر شبکه باز KNX این امکان را فراهم می‌آورد تا اطلاعات دما، فرمان‌های کنترلی، سناریوهای بهینه‌سازی انرژی، و پیام‌های خطا مستقیماً به سیستم مدیریت مرکزی ساختمان (BMS) یا شبکه‌های Synco ارسال و از آنجا کنترل شوند. همچنین ورودی‌های اتصال سنسور حضور افراد و سوئیچ پنجره در کنار پورت اتصال به پنل‌های کاربری اتاق سری QAX از طریق PPS2، این محصول را به گزینه‌ای ایده‌آل و مطمئن جهت کنترل تهویه مطبوع در پروژه‌های مدرن ساختمانی تبدیل کرده است.

کاربرد:

  • کنترل هوشمند دمای مستقل در انواع سیستم‌های فن‌کویل ۲ لوله (با هیتر برقی کمکی) و فن‌کویل ۴ لوله (با هیتر برقی)
  • مدیریت خودکار و ۳ دور فن (Fan Speed 1/2/3)
  • کنترل محرک‌های حرارتی و برقی شیرهای سرمایشی و گرمایشی (Triac Outputs)
  • فرمان مستقیم به المنت حرارتی یا رله گرمایش برقی تا توان ۱.۸ کیلووات
  • اتصال به شبکه‌های هوشمند ساختمان بر پایه پروتکل KNX/EIB
  • ارتباط با سنسورها و ترموستات‌های دیواری سری QAX زیمنس از طریق بستر PPS2
  • مناسب استفاده در هتل‌ها، ساختمان‌های اداری، مراکز تجاری و برج‌های مسکونی لوکس مجهز به BMS

مشخصات فنی تکمیلی Siemens RXB22.1/FC-12:

ولتاژ تغذیه این کنترلر ۲۳۰ ولت متناوب با تلرانس منفی ۱۵ تا مثبت ۱۰ درصد و فرکانس ۵۰ یا ۶۰ هرتز است و توان مصرفی دستگاه در حالت عادی حداکثر ۸ ولت‌آمپر می‌باشد.

دستگاه مجهز به ۴ خروجی ترایاک ۲۴ ولت متناوب برای فرمان به محرک‌های حرارتی (Thermal Actuators) یا محرک‌های ۳ وضعیتی (3-position) شیرها است که حداکثر جریان عبوری پایدار از مجموع خروجی‌های ترایاک ۹.۵ ولت‌آمپر می‌باشد. خروجی فن از نوع رله‌ای ۳ سرعته برای اتصال مستقیم به فن‌های AC با حداکثر جریان ۵ آمپر روی هر پایه فن است. رله اختصاصی گرمایش برقی (YR) توانایی قطع و وصل مستقیم بار مقاومتی تا ۱.۸ کیلووات (جریان ۸ آمپر در ۲۳۰ ولت) را دارد.

در بخش ورودی‌ها، دستگاه دارای ورودی‌های دیجیتال (D1 تا D3) برای اتصال کنتاکت پنجره، سنسور حضور، ترموستات ایمنی هیتر برقی و دیپ‌سوئیچ تغییر حالت کاری است. شبکه ارتباطی اصلی دستگاه بر پایه گذرگاه KNX/EIB با سرعت داده ۹۶۰۰ بیت بر ثانیه عمل می‌کند و علاوه بر آن دارای درگاه ارتباطی point-to-point یا PPS2 برای اتصال به واحدهای اتاقی زیمنس سری QAX30، QAX34، QAX84 و QAX31 می‌باشد.

الگوریتم کنترلی دستگاه از نوع PI (پتناسیل تناسبی-انتگرالی) برای کنترل دقیق دما است. محدوده دمای کاری محیطی برای عملکرد دستگاه از منفی ۵ تا مثبت ۴۵ درجه سانتی‌گراد و میزان رطوبت مجاز تا ۹۵ درصد بدون میعان می‌باشد. فیوز حفاظتی خارجی مورد نیاز برای این کنترلر حداکثر ۱۰ آمپر است و درجه حفاظت بدنه آن در برابر نفوذ گرد و غبار و آب برابر با IP30 تعیین شده است.

مزایا

مثبت مجهز به پروتکل استاندارد باز KNX جهت یکپارچه‌سازی کامل با سیستم مانیتورینگ Desigo و BMS
مثبت کنترل دقیق دمای محیط بر اساس الگوریتم پیشرفته PI برای جلوگیری از اتلاف انرژی
مثبت دارای رله داخلی مجزا و ایمن با ظرفیت ۱.۸ کیلووات مخصوص هیتر برقی (Re-heater)
مثبت پشتیبانی از وضعیت‌های کاری چندگانه شامل حالت‌های Comfort، Precomfort، Economy و Protection
مثبت دارای خروجی‌های ترایاک بدون صدا و بدون استهلاک مکانیکی برای قطع و وصل شیرها
مثبت دارای ورودی‌های دیجیتال جهت اتصال کنتاکت پنجره (توقف خودکار سیستم هنگام باز بودن پنجره) و سنسور حضور (Presence Detector)
مثبت قابلیت راه‌اندازی و کانفیگ آسان از طریق نرم‌افزار ETS یا ابزار Synco ACS
