مشخصات کلی بررسی تخصصی و اجمالی نظرات
تجهیزات برق صنعتی >> کنترل و هوشمندسازی >> کنترلرهای تهویه مطبوع HVAC >>
کد کالا : PXC12.D

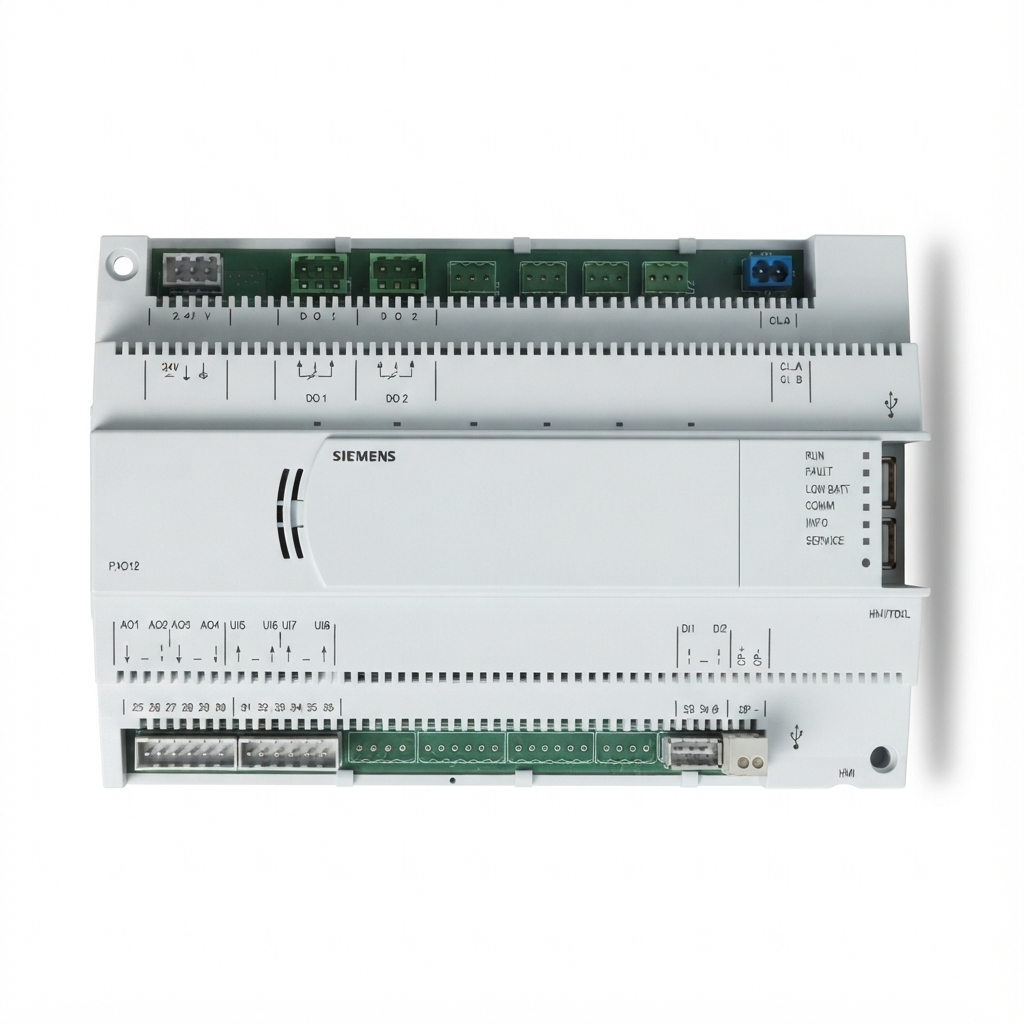

کنترلر هوشمند زیمنس سری Desigo مدل PXC12.D

کنترلر هوشمند زیمنس سری Desigo مدل PXC12.D

10 / 10
از 1 کاربر

Siemens Desigo PXC12.D Automation Station / Modular BACnet Controller

تعداد سفارش :
قیمت: 0 (تومان)
مبلغ قابل پرداخت : 0   (تومان)

کنترلر اتوماسیون زیمنس مدل PXC12.D از خانواده Desigo، مجهز به ۱۲ پوینت ورودی/خروجی فیزیکی و پشتیبانی از پروتکل استاندارد BACnet برای مانیتورینگ و کنترل دقیق سیستم‌های HVAC، موتورخانه و تاسیسات تهویه مطبوع در ساختمان‌های هوشمند.

بررسی تخصصی و اجمالی

کنترلر و ایستگاه اتوماسیون زیمنس مدل PXC12.D یکی از تجهیزات زیرساختی، ماژولار و برنامه‌پذیر پیشرفته از خانواده Desigo PX کمپانی زیمنس آلمان است. این تجهیز به‌منظور پایش، مدیریت دقیق و کنترل پیوسته پارامترهای مکانیکی و الکتریکی در سیستم‌های اتوماسیون و مدیریت هوشمند ساختمان (BMS / BACS) طراحی و مهندسی شده است. برخلاف کنترلرهای با منطق عملکردی بسته، PXC12.D یک کنترلر کاملاً آزاد برای برنامه‌ریزی (Freely Programmable) است و امکان پیاده‌سازی الگوریتم‌های پیچیده مدیریت انرژی و حلقه‌های کنترلی بسته (Closed-Loop Controls) را برای مهندسان سیستم فراهم می‌سازد.

طراحی سخت‌افزاری کامپکت این دستگاه اجازه می‌دهد تا در فضاهای محدود تابلوهای برق کنترل و مجاور تجهیزات تهویه مطبوع نصب شود. این ماژول کنترلی ارتباط پایدار خود با شبکه سطح فیلد و سرورهای مانیتورینگ مرکزی را از طریق پروتکل صنعتی و استاندارد BACnet بر بستر شبکه LonTalk برقرار می‌سازد. این معماری تضمین می‌کند که داده‌های حسگرها، فرامین کنترلی، وضعیت‌های عملکردی و هشدارهای خطا با سرعت و قابلیت اطمینان بالا میان کنترلرهای محلی و نرم‌افزارهای بالادستی مانند Desigo CC تبادل شوند.

در بخش ورودی و خروجی، وجود ترمینال‌های یونیورسال (Universal Inputs/Outputs) امکان اتصال طیف گسترده‌ای از سنسورهای پسیو و اکتیو و همچنین عملگرها و محرک‌های تدریجی را بدون نیاز به ماژول‌های واسط اضافی فراهم می‌کند. این معماری سبب کاهش قابل‌توجه هزینه‌های سیم‌کشی، کوچک‌تر شدن ابعاد تابلو برق و افزایش ضریب اطمینان عملکرد سیستم می‌شود.

مشخصات فنی، الکتریکی و فیزیکی

  • تعداد کل نقاط داده پردازش فیزیکی: ۱۲ نقطه داده آن‌بورد
  • ورودی/خروجی یونیورسال (UIO): ۸ پورت با قابلیت تنظیم نرم‌افزاری برای سنسورهای پسیو دما، سیگنال ولتاژی DC 0…10V، وضعیت کنتاکت خشک یا خروجی آنالوگ تدریجی DC 0…10V
  • ورودی دیجیتال (DI): ۲ ترمینال اختصاصی برای پایش وضعیت کنتاکتور، سوئیچ‌های اختلاف فشار و وضعیت جریان بدون پتانسیل
  • خروجی دیجیتال (DO): ۲ خروجی رله‌ای با قابلیت سوئیچینگ ولتاژ تا AC 250 V و جریان نامی مناسب جهت فرمان به بوبین کنتاکتور، رله‌های میانی و الکتروپمپ‌ها
  • ولتاژ و منبع تغذیه نامی: AC 24 V با تلورانس کاری ۲۰٪ در فرکانس ۵۰ یا ۶۰ هرتز
  • حداکثر توان مصرفی: ۳۰ ولت‌آمپر (VA)
  • پروتکل ارتباطی شبکه فیلد: استاندارد BACnet on LonTalk با ترنسیور FTT-10A و نرخ تبادل 78 kbps
  • پورت سرویس و اپراتوری محلی: درگاه استاندارد RJ45 سازگار با پروتکل شبکه محلی جهت اتصال پنل‌های اپراتوری یا لپ‌تاپ مهندسی
  • درجه حفاظت بدنه: IP20 مطابق استاندارد بین‌المللی EN 60529
  • کلاس حفاظتی و ایمنی الکتریکی: مطابق الزامات ایمنی SELV / PELV (کلاس حفاظتی ۲)
  • روش نصب مکانیکی: نصب ریلی استاندارد بر روی DIN Rail 35 mm یا نصب مستقیم روی صفحه داخلی تابلو
  • بازه دمای مجاز کاری: ۰ الی ۵۰ درجه سانتی‌گراد
  • محدوده رطوبت کاری: ۵ تا ۹۵ درصد رطوبت نسبی بدون میعان
  • ابعاد بسته‌بندی دستگاه: ۱۵.۹۰ × ۲۸.۱۰ × ۶.۶۰ سانتی‌متر
  • وزن خالص: حدود ۰.۷۹۳ کیلوگرم

کاربردهای تخصصی و صنعتی

  • کنترل جامع پکیج‌ها و واحدهای هوارسان (Air Handling Units): تنظیم پیوسته زاویه دمپرهای هوای تازه و برگشتی، تنظیم جریان آب سرد و گرم کویل‌ها از طریق شیرهای موتوری تدریجی و مانیتورینگ اختلاف فشار فیلترها.
  • واحدهای فن‌کویل چندمنظوره و سیستم‌های VAV: کنترل حرارت و برودت فضاهای اداری و مسکونی بزرگ به همراه فرمان دور موتور فن و سازگاری با سنسورهای حضور افراد.
  • مانیتورینگ و مدیریت ایستگاه‌های پمپاژ و موتورخانه: ایجاد توازن در ساعت کارکرد پمپ‌های سیرکولاسیون (Duty / Standby)، راه‌اندازی توالی بویلرها و چیلرها و گزارش خطای اورلود حرارتی.
  • مدیریت هوشمند انرژی ساختمان (BEMS): اعمال برنامه زمان‌بندی روزانه، هفتگی و تقویمی، اجرای سناریوی خنک‌سازی شبانه (Night Purge) و بهینه‌سازی بار پیک مصرف برق در ساعات اوج بار.

مزایا

مثبت برنامه‌پذیری کامل و منعطف: سازگاری بدون محدودیت با نرم‌افزار مهندسی Desigo Xworks Plus با زبان استاندارد بلوک‌های دیاگرامی (CFC) جهت خلق منطق‌های کنترلی خاص پروژه.
مثبت کاهش تجهیزات جانبی: ترکیب ورودی‌ها و خروجی‌های یونیورسال درون یک پکیج، نیاز به کارت‌های واسط متعدد را برطرف ساخته و سیم‌کشی تابلو را به حداقل می‌رساند.
مثبت قابلیت اعتماد و دوام در کارکرد مداوم: طراحی صنعتی طبق بالاترین استانداردهای زیمنس آلمان جهت کارکرد ۲۴ ساعته و بدون وقفه در شرایط سخت محیطی تاسیسات.
مثبت یکپارچه‌سازی بی‌نقص با اکوسیستم Desigo: ارتباط مستقیم با پلتفرم مانیتورینگ تحت وب Desigo CC و امکان دسترسی محلی از طریق پنل‌های PXM10 و PXM20 بدون ابزار جانبی.
مثبت ثبت محلی رویدادها و خطاها: ثبت وقایع مهم، هشدارها و خطاهای سیستم به‌صورت داخلی، حتی در صورت قطع موقت ارتباط شبکه با سرور مرکزی.
